온도를 감지해 아날로그로 출력하는 모듈입니다.
사양
- 작동전압[V] : 5
- 오차 범위[C] : -5 ~ +5
예제 사용 하드웨어

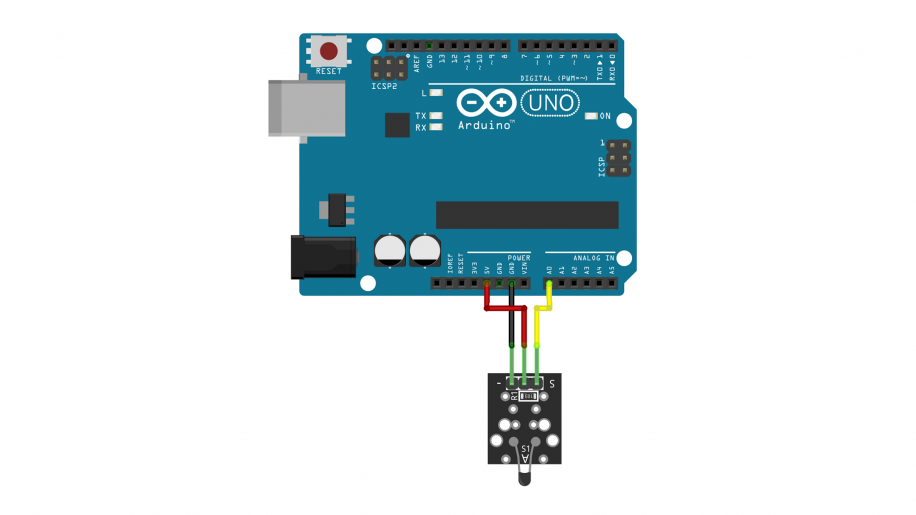

연결
| 아두이노 우노 | 아날로그 온도 감지 모듈 |
| 5V | + |
| GND | - |
| A0 | S |
예제 코드
온도를 출력하는 예제입니다.
const int ThermistorPin = A0;
const float R1 = 10000;
const float c1 = 0.001129148, c2 = 0.000234125, c3 = 0.0000000876741;
int Vo;
float logR2, R2, T;
void setup() {
Serial.begin(9600);
}
void loop() {
Vo = analogRead(ThermistorPin);
R2 = R1 / (1023.0 / (float)Vo - 1.0);
logR2 = log(R2);
T = (1.0 / (c1 + c2 * logR2 + c3 * logR2 * logR2 * logR2));
T = T - 273.15;
Serial.print("Temperature: ");
Serial.print(T);
Serial.println(" C");
delay(500);
}

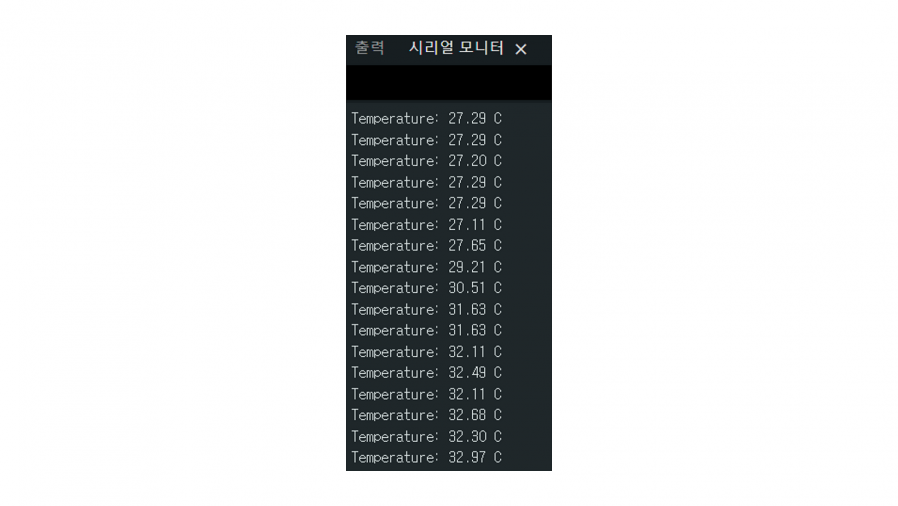

실행 결과
온도 측정부를 손으로 감쌌을 때 온도의 변화가 시리얼 모니터로 출력됩니다.
